Arudino 教學（四）：迴圈

本次實作將練習 Arduino 程式中的重覆語法（迴圈），利用 for 迴圈來簡化重覆程式結構。另外，本次實作每個同學需要抄寫「實作目的」、「線路說明」、「程式說明」與「進階」作為實作報告。

實作目的：

• 熟悉 Arduino 重覆語法：for 迴圈的使用
• 利用 for 迴圈控制 LED 燈閃爍

電路圖：

線路說明：

• 選用紅色、黃色、綠色 LED，正極分別串接一個220Ω電阻後，連接至 Arduino 的12、10、8號腳位。
• LED 負極共接後，連接至 Arduino GND 腳位

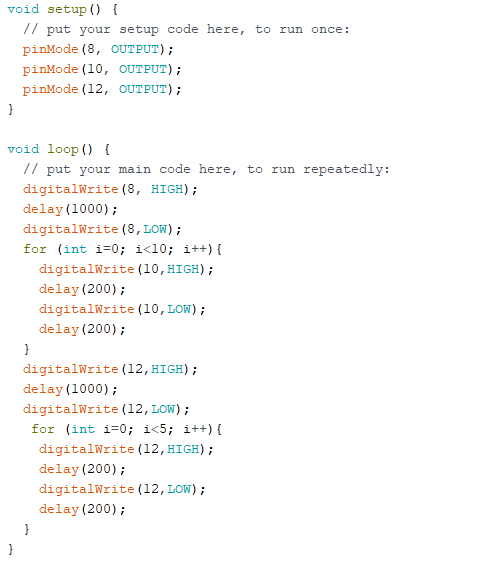

程式截圖：

程式說明：

• 在 setup 區塊中，設定第 8、10、12號腳位為輸出功能
• 在 loop 區塊中，先使 8 腳位點亮一秒
• 利用 for 迴圈使 10 腳位每隔 0.2 秒閃動十次
• 12腳位亮一秒後，使用 for 迴圈每隔 0.2 秒閃動五次

For 迴圈特別說明：

for 迴圈語法是用在已知次數的重覆執行的情景下。



語法結構：

for(int 變數起始值 ; 執行條件 ; 變數增減式 ){

…

…

}



進階：

• 變更間隔時間與次數
• 增加 LED 或 燈號變化
