Arudino 教學（二）：點亮 LED

本次實作將利用 LED 燈及麵包板構成簡易電路，並使用 Arduino Uno 進行控制。另外，本次實作每個同學需要抄寫「實作目的」、「線路說明」、「程式說明」與「進階」作為實作報告。

實作目的：
  1. 熟悉簡易 LED 與麵包板線路接線
  2. 使用 Arduino 程式進行 LED 控制

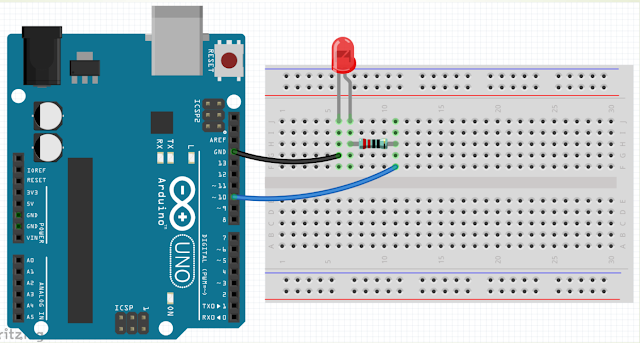

接線圖：




線路說明：
  1. LED 負極（短腳）藉由麵包板連接至 Arduino GND（接地）腳位
  2. LED 正極（長腳）先連接一220Ω 電阻之後，再連接至 Arduino 10 號腳位
程式截圖：

程式說明：
  1. 在 setup 區塊中，利用 pinMode 設定 10 腳位為輸出用途
  2. 在 loop 區域中，利用 digitalWrite 送出 HIGH 點亮 LED，LOW 關閉 LED 燈
  3. delay(1000) 延遲一秒
進階：
  1. 改變延遲時間
  2. 增加閃動變化
  3. 增加 LED 的數量
